• Einfache Menüfuhrung

• LED-Display, Parameter-Eingabe über Folientastatur

• Temperaturgeregelter Zirkoniumsensor

• Messzelle aus Zirkonoxid (wartungsfrei), lange Lebensdauer

durch intelligentes Zellen-Management

• Messbereich 5 - 999 ppm O2

• Geeignet für inerte Gase und Gase mit Wasserstoffanteilen

bis max. 10 %

• Akkubetriebenes Restsauerstoffmessgerat mit einer

Betriebszeit bis zu 8 Stunden

• Steckernetzteil 110 VAC - 240 VAC, Versorgungsspannung

12 V

• USB-Schnittstelle fur Speicherung von Parametersätzen

• Dokumentation vom Restsauerstoff-Wert, Datum,

Uhrzeit und Projektname

• Verschiedene Schnittstellen, USB, 0 - 5 VDC, digital

• Frei einstellbarer Arbeitsbereich

• Sprachwahl Deutsch und Englisch

• Erinnerung des Validierungsvorgangs

• Optisches Signal wahrend der Messung bei noch

nicht erreichtem Messwert

• Robustes Kunststoffgehäuse mit Gummischutzrahmen,

Außenmaße (L x B x H)

185 x 93 x 36 mm, Gewicht 600 g

• Schlauchset 1 m, inkl. Filter und Kanüle

• Validierzertifikat

• Inkl. Transportkoffer

Die geschlossenen Schweißköpfe werden aufgrund ihrer schmalen Bauweise besonders bei beengten Platzverhältnissen eingesetzt. Geschlossene Schweißköpfe erzielen anlauffarbenarme Schweißnähte.

• Robuste, auf Dauerbetrieb ausgelegte Bauweise

• Die Drehvorrichtung ist besonders geeignet zur

Aufnahme von nicht orbitalgerechten Bauteilen

• Durch den Einsatz von stufenlos regelbaren

Drehstromgetriebemotoren ist ein gleichmässiger

Antrieb auch bei schweren Lasten gewährleistet

• Kippkonsole mit Schwenkbereich von 0° bis 90°

(manuelle Verstellung mit Handhebel) in 15°-

Schritten einrastend

• Die Planscheibe ist mit einer Hohlwelle zur Gaszuführung,

Zentrierrillen und Gewindebohrungen zur

Befestigung von Spannwerkzeugen versehen

• Drehvorrichtung auf Säule und Fuß montiert

• Die Regelung der Drehvorrichtungen erfolgt über die

Orbitalsteuerung

• Robuster Drahtvorschubkoffer fur 5-15 kg-Spulen

• Ausgerüstet fur Drahtdurchmesser 0,8/1,0 mm

• Vierrollenantrieb

• Inverterschweißgerät, DC

• WIG- und E-Hand-Schweißen

• Modular (gas- oder wassergekühlt)

• E-Hand-Pulsen und WIG kHz-Pulsen bis 15 kHz

• Gasgekühlte Ausführung: Tragbar, mit

Schulterriemen

• Spotmatic - 50 % der Heftzeit gespart

• Anschlussmöglichkeit fur Fernsteller, Funktionsbrenner,

Kühlmodul

• 100 % geprüft und freigeschweißt

• Schnittstelle Orbitalsteuerung

• Schnellwechselsystem der Schweißköpfe

• Gasgekühlte Schweißköpfe der Baureihe CHW G

und CHW G/W werden mit einer Antriebseinheit

betrieben

• Schnellwechselsystem der Spannschalen

• High Purity Spannschalensystem mit besonders

guter Gasabdeckung

• Stabile Spannverschlüsse

• Hohe thermische Belastbarkeit auch ohne Wasserkühlung

• Kühlmodul für wassergekühlte Schweißbrenner

• Für TX 300

• Modulare Bauform, werkzeuglose Montage

• Version Orbital

• Schnellwechselsystem der Schweißköpfe

• Gas-/wassergekühlte Schweissköpfe der Baureihe

CHW G/W werden mit einer Antriebseinheit

betrieben

• Schnellwechselsystem der Spannschalen

• High Purity Spannschalensystem mit besonders

guter Gasabdeckung

• Stabile Spannverschlüsse

• Sehr hohe thermische Belastbarkeit durch

Wasserkühlung

• Inverterschweißgerät, DC, gasgekühlt, Multivolt

• WIG- und E-Hand-Schweißen

• E-Hand-Pulsen und WIG kHz-Pulsen bis 15 kHz

• Tragbar, Schulterriemen

• Spotmatic - 50 % der Heftzeit gespart

• Anschlussmoglichkeit fur Fernsteller und Funktionsbrenner

• 3 m Netzleitung mit 16 A Schuko-Stecker

• 100 % gepruft und freigeschweist

• Überspannnungsschutz: Keine Beschädigung des

Gerätes durch versehentlichen Anschluss an 400 V

Netzspannung

• Schnittstelle Orbitalsteuerung

• Die offenen Schweißzangen OHW zeichnen sich

durch ihr sehr schmales Spannsystem aus

• Robuste Bauweise

• Stufenlos verstellbarer Spannmechanismus

• Die Schweißzangen sind leicht am Rohr zu zentrieren

und werden mittels Spannhebel festgeklemmt

• Lichtbogenlänge wird mechanisch auf einen

konstanten Abstand gehalten

• Durch den integrierten Start/Stopp-Taster wird keine

zusatzliche Fernbedienung benotigt

• Brennerkopf 90o eindrehbar

(OHW 80, OHW 115, OHW 170)

• Eine zusätzliche Drahtkonsole kann am Brennerkörper

angeschlossen werden

für Elektrodendurchmesser 1,6 mm, 2,4 mm und 3,2 mm

Eine auswechselbare, beidseitig beschichtete Diamantschleifscheibe sorgt, angetrieben durch einen akkubetriebenen Elektromotor, für den Elektrodenanschliff in Längsrichtung

Standardmäßig im 30°-Winkel

für Elektrodendurchmesser 1,6 mm, 2,4 mm und 3,2 mm

Eine auswechselbare, beidseitig beschichtete Diamantschleifscheibe sorgt, angetrieben durch einen stufenlos regulierbaren 230 V Elektromotor, für den Elektrodenanschliff in Längsrichtung

Standardmäßig im 30°-Winkel

• inkl. Werkzeughalter mit Spezial HSS Wendeplatte

• max. Wandstärke 4,0 mm

• Präziser manueller Vorschub mit Skalaeinteilung

• Elektroantrieb, Ein-Phasen-Wechselstrom-Motor

• Schutzklasse II

• Leistung 1010 Watt

• Stufenlose elektrische Drehzahlregelung 0-144 U/min

• Gewicht 13,2 kg

• Robuster Rohr-in-Boden-Schweißkopf fur höchste

Beanspruchung

• Brenner- und Maschinenkörper sind komplett

wassergekühlt

• Die Positionierung des Brennerkörpers zum

Rohrboden ist stufenlos einstellbar

• Brennerkopf stufenlos schwenkbar bis 30°

(reduzierter Durchmesserbereich)

• Die Zentrierung in dem zu schweißenden Rohr

erfolgt über eine Patrone

• Die optionale Kaltdrahtaufnahme rotiert synchron

mit dem Brennerkörper, dadurch besteht eine

gleichbleibende Drahtzufuhr

• Leichter, handlicher Rohr-in-Boden-Schweißkopf

• Wassergekühlter Brennerkopf

• Brennerkopf stufenlos schwenkbar bis 30°

(reduzierter Durchmesserbereich)

• Die Zentrierung in dem zu schweißenden Rohr

erfolgt über eine Patrone

• Die optionale Kaltdrahtaufnahme ist am Kopf

feststehend montiert

• Schnellwechselsystem der Schweißköpfe

• Wassergekühlte Schweißköpfe der Baureihe

CHW W werden mit einer Antriebseinheit

betrieben

• Die CHW W Antriebseinheit arbeitet

mit Wasser-Stopp-Kupplung

• Schnellwechselsystem der Spannschalen

• High Purity Spannschalensystem mit besonders

guter Gasabdeckung

• Stabile Spannverschlüsse

• Sehr hohe thermische Belastbarkeit durch

Wasserkühlung

OrbiCut130: Rohrsäge mit einem Geltungsbereich 4 bis 130 mm mit stufenlos regelbarer Elektromotor 1300W, 220V
                    • Standardspannbacken ø 29 bis 130 mm
                    • Zusätzl. Spannbacken ø 4 bis 104 mm

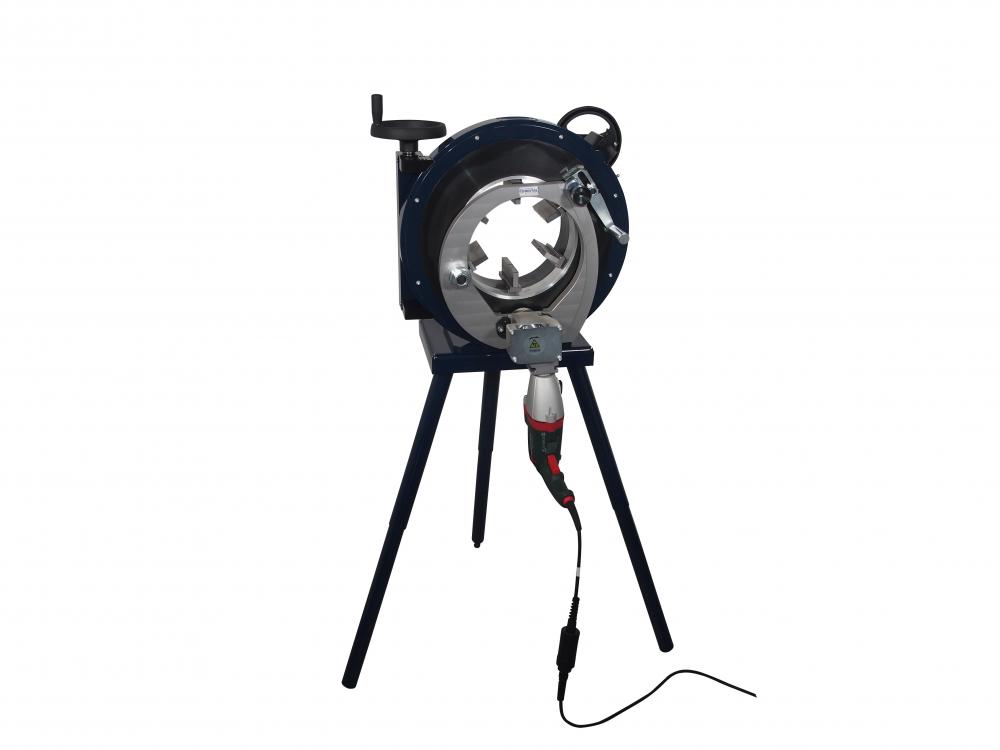

OrbiCut230: Rohrsäge mit einem Geltungsbreich von 40 bis 230 mm mit schnellem Elektromotor 1200W, 220V
                     • Standardspannbacken ø 85 bis ø 230 mm
                     • Zusätzl. Spannbacken ø 60 bis ø 160 mm
                     • OPTIONAL verfügbar: Zusätzl. Spannbacken ø 19 bis ø 114 mm

OrbiCut520: Rohrsäge  mit einem Geltungsbereich von 139,7 bis 520 mm mit stufenlosregelbarer Elektromotor 1300 W, 220V
                    • Standardspannbacken ø 402 bis ø 520 mm
                    • Zusätzl. Spannbacken ø 246 bis ø 401 mm
                    • Zusätzl. Spannbacken ø 139,7 bis ø 245 mm

• Schnittgenauigkeit: Rechtwinkligkeit < 0,25 mm
• Schneidmotor mit Doppelwelle mit 2 Sägeblattpositionen für Rohrbögen
• Sägeblatt/Spannbackenabstand 2/13.5 mm
• Begrenzt Vibrationen und die Verformung der Rohre
• Konzentrisches Spannen mit 3 Edelstahl-Backen serienmäßig, keine Verformung der Rohre
• Antrieb: elektrisch
• Drehkurbel standardmäßig - verlängert die Standzeit der Sägeblätter und optimiert die Schnittqualität

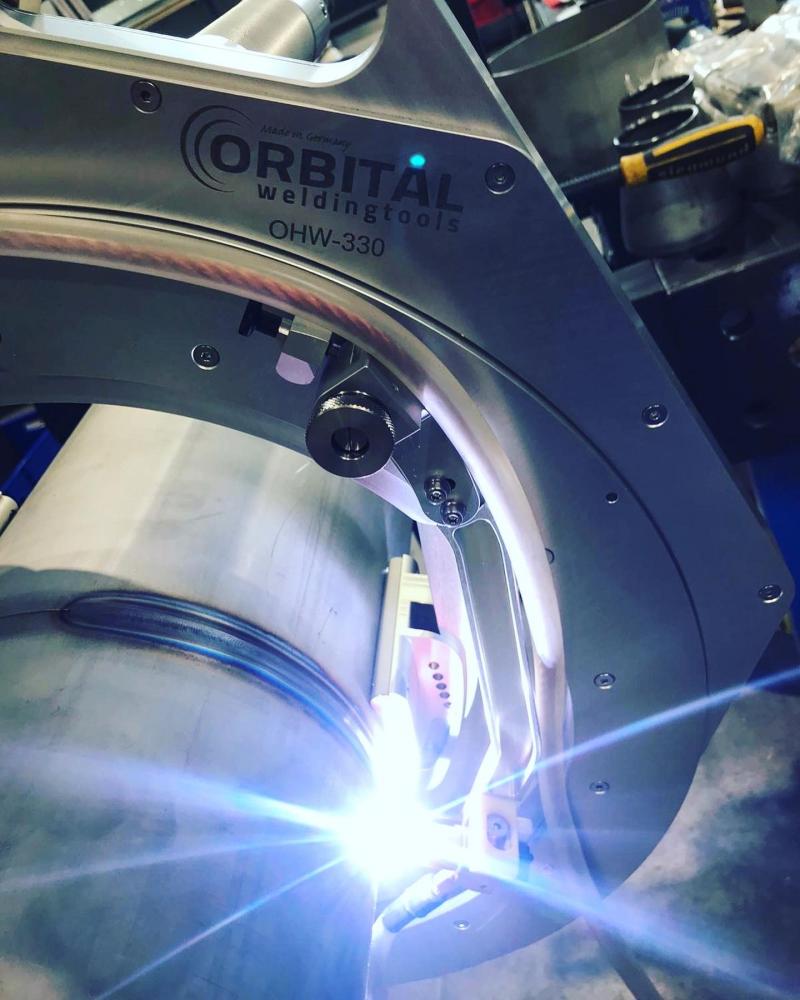

Schweißzange Typ OHW 330 (Geltungsbereich DA 168,3 – 323,9 mm / 6.61" - 12 3/4")

Die offenen Schweißzangen werden einseitig neben den Schweißstoß gespannt.
Sie zeichnen sich durch ihr sehr schmales Spannsystem aus.
• Robuste Bauweise
• Stufenlos verstellbarer Spannmechanismus
• Die Schweißzangen sind leicht am Rohr zu zentrieren und werden mittels Spannhebel festgeklemmt
• Lichtbogenlänge wird mechanisch auf einen konstanten Abstand gehalten
• Durch den integrierten Start/Stopp-Taster wird keine zusätzliche Fernbedienung benötigt
• Brennerkopf 90° eindrehbar
• Eine zusätzliche Drahtkonsole kann am Brennerkörper angeschlossen werden

inkl. 3-Backen-Futter u. Bauteilunterstützung

- Drehvorrichtung OrbiTurn 120 mit einem 3-Backen-Futter D= 250 mm und Hohlwelle D=80 mm, dass auf einer stabilen Aluminiumkonstruktion montiert ist - bei einer Tischlänge von 2300 mm max. Bauteillänge: 1700 mm, bei einer Tischlänge von 1400 mm max. Bauteillänge: 1000 mm Bauteilgewicht: max. 120 kg
- Drehvorrichtung OrbiTurn 300 mit einem 3-Backen-Futter D= 250 mm und Hohlwelle D=80 mm, dass auf einer stabilen Aluminiumkonstruktion montiert ist - bei einer Tischlänge von 1400 mm max. Bauteillänge: 1000 mm Bauteilgewicht: max. 300 kg

- Stirnseitig der Dreheinheit befindet sich eine manuelle verschiebbare und festklemmbare Bauteilunterstützung, Ausführung mit Kunststoffrollen und manueller Höhenverstellung. - Im hinteren Bereich des Grundrahmens ist ein manuelles verschiebbares und klemmbares Brennerstativ montiert, dass parallel zur Drehachse verfahren werden kann. - Das Brennerstativ ist mit einem manuellen Kreuzschlitten Typ15-50x50mm ausgestattet inkl. Schwenkteil und Montageplatte zur Aufnahme der motorisierten AVC - Achse inkl. Brennerhalter - Die Drehvorrichtung ist besonders geeignet zur Aufnahme von nicht
orbitalgerechten Bauteilen
- Durch den Einsatz von stufenlosregelbaren Drehstromgetriebemotoren ist ein gleichmäßiger Antrieb auch bei schweren Lasten gewährleistet
- Kippkonsole mit Schwenkbereich von 0° bis 90° (manuelle Verstellung mit
Handhebel) in 15°-Schritten einrastend
- Die Regelung der Drehvorrichtungen erfolgt über die Orbitalsteuerung

- Schweißzange Typ OHW 115 AVC/OSC (Geltungsbereich DA 20 – 114,3 mm / 0,787" - 4 1/2")

- Schweißzange Typ OHW 170 AVC/OSC (Geltungsbereich DA 40 – 168,3 mm / 1,575" - 6.626")

- Schweißzange Typ OHW 330 (Geltungsbereich DA 168,3 – 323,9 mm / 6.61" - 12 3/4")

Die offenen Schweißzangen werden einseitig neben den Schweißstoß gespannt.
Sie zeichnen sich durch ihr sehr schmales Spannsystem aus.
• Robuste Bauweise
• Stufenlos verstellbarer Spannmechanismus
• Die Schweißzangen sind leicht am Rohr zu zentrieren und werden mittels Spannhebel festgeklemmt
• Lichtbogenlänge wird mechanisch auf einen konstanten Abstand gehalten
• Durch den integrierten Start/Stopp-Taster wird keine zusätzliche Fernbedienung benötigt
• Brennerkopf 90° eindrehbar
• Eine zusätzliche Drahtkonsole kann am Brennerkörper angeschlossen werden
• AVC Einheit mit einem Verfahrweg von 25 mm für die Lichtbogenhöhensteuerung
• OSC Einheit mit einem Verfahrweg von 25 mm für die Brennerpendelung zum schweißen von mittleren und dickwandigen Rohren
